本安信号控制电缆

产品说明:


本产品广泛适用于化工和石油化学工业中等有爆炸性环境的自动化控制系统,监控回路及保护线路等各种本安电路中作为微弱信号的传输用:该产品除具有分布参数小的特点外,还采用加强屏蔽层,使其具有优良的抗外界电磁场干扰,抗射频干扰等性能。

一、生产执行标准:采用企业标准。

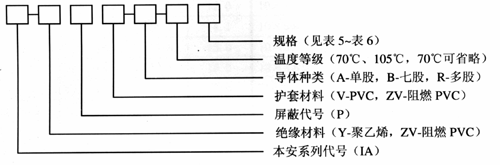

二、型号命名代号:



三、产品型号、名称和使用条件如表1

表1

型号 名称 使用条件
IA-KYPV 聚乙烯绝缘,聚氯乙烯护套,有加强分屏蔽和总屏蔽本安电缆 1、固定敷设在室内,电缆沟或管道中;
2、电缆的工作温度-20℃~65℃;
3、应与非本安型电缆分开敷设或进行有效的隔离。
IA-KZVPZV 聚氯乙烯绝缘,聚氯乙烯护套,有加强分屏蔽和总屏蔽本安电缆

注:(1)本产品可采用铜/铝复合膜绕包屏蔽,型号中的P是铜塑复合膜用P2表示,是铝塑复合膜用P3表示;
(2)可根据需要生产钢带铠装本安型信号控制电缆,需在型号右下角加注代号“22”,如IA-KYPV22;
(3)如需A级阻燃,应在IA之前注明ZRA,如ZRA—IA—KYPV;
(4)如需耐温105℃时应在规格前注明105;耐温70℃的可省略;
(5)二线组生产范围1~37对,三线组生产范围1~24对,只推荐表中所列对数。
例:铜芯R类结构,聚乙烯绝缘,二线组,聚氯乙烯护套,有加强分屏蔽和总屏蔽10对1.0mm2,表示为:IA-KYPVR-10×(2×1.0mm2)。

四、导体结构如表2

线芯标称截面(mm2)

铜芯 根数/直径(mm)

A类 B类 C类
0.5 1/0.8 7/0.30 16/0.2
0.75 1/0.97 7/0.37 24/0.2
1.0 1/1.13 7/0.43 32/0.2
1.5 1/1.37 7/0.52 30/0.25
2.5 1/1.76 7/0.68 49/0.25
