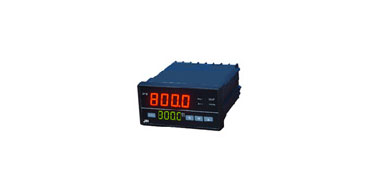

JG-402系列双通道智能显示调节仪

JG-402双通道智能显示调节仪与各类传感器,变送器配合使用,可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。
功能特点
万能输入功能;
具有自校准和人工校准功能;
多重保护、隔离设计、抗干扰能力强、可靠性高;
良好的软件平台,具备二次开发能力,可以满足特殊的功能要求;
先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便;
主要技术指标

基本误差:0.5%FS或0.2%FS±1个字
分 辨 率:1/20000、14位A/D转换器
显示方式:双排四位LED数码管分别同时显示
采样周期:0.2秒
报警输出:每个通道可分别带二限报警,报警方式、报警灵敏度可设置,继电器输出触点容量AC220V/3A或AC220V/1A。
变送输出:每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精度:±0.1%FS,12位D/A
通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300~9600bps内部自由设定。
馈电输出:DC24V/50mA
电源:开关电源85——265VAC 功耗4W以下
●选型表

代码
说明
JG-402
  双通道智能显示调节仪
外型尺寸
A 横式160×80×125mm
A/S
竖式80×160×125mm
B
方式96×96×110mm
C
横式96×48×110mm
C/S
竖式48×96×110mm
D 方式72×72×110mm
F 方式48×48×110mm
第一通道报警点数
  -B□
B1-B2,1-2点报警
第二通道报警点数
   -B□
B1-B2,1-2点报警
第一通道变送输出
       -X1
4-20mA输出
       -X2
0-10mA输出
       -X3
1-5V输出
              -X4 0-5V输出
第二通道变送输出
        -X1
4-20mA输出
-X2 0-10mA输出
-X3 1-5V输出
-X4 0-5V输出
供电电源
          -P
微型打印机
                    -R 串行通讯RS232
                    -S 串行通讯RS485
输出信号                     -V12 带DC12V馈电输出
                    -V24 带DC24V馈电输出
供电电源                     - 220VAC供电
                    -W DC24V供电
第一通道输入信号

                    -1Sn

见“输入类型表”
第二通道输入信号                     -2Sn 见“输入类型表”

●智能类型表
参数提示符
输入信号内容
参数提示符
输入信号内容
tc-K
K型
rtd
0-400Ω
tc-S
S型
1000
Pt1000
tc-E
E型
bA1
BA1
tc-b
B型
bA2
BA2
tc-t
T型
0-50
0-50mA
tc-n
N型
0-5V
0-5V
tc-j
J型
1-5V
1-5V
P100
Pt100
0-20
0-20mA
C100
Cu100
0-10
0-10mA
Cu50
Cu50
4-20
4-20mA
